Einsatztemperatur von -40 bis +120 °C

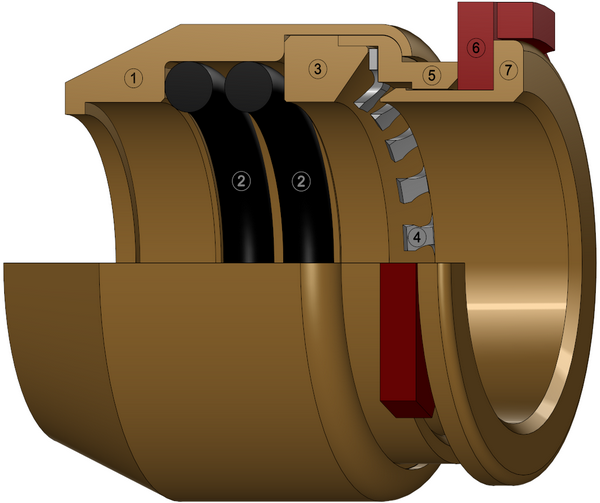

Der Aufbau Typ RV Ausführung Messing ist:



1. Fittingkörper aus Messing

2. Dichtungsringe aus Kautschuk

3. Stütz und Führungsring aus Messing oder

Kunststoff

4. Klemmring aus Edelstahl

5. Einpressring aus Messing

6. Sicherungsring aus Kunststoff

7. Öffnungsring aus Messing oder Kunststoff



































Einsatztemperatur von -20 bis +70 °C

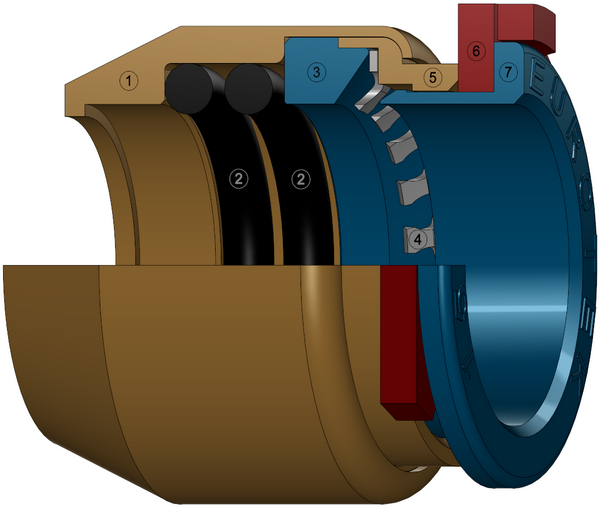

Der Aufbau Typ RVK Ausführung Kunststoff ist:



1. Fittingkörper aus Messing

2. Dichtungsringe aus Kautschuk

3. Stütz und Führungsring aus Kunststoff

4. Klemmring aus Edelstahl

5. Einpressring aus Messing

6. Sicherungsring aus Kunststoff

7. Öffnungsring aus Kunststoff





































Einsatztemperatur von -40 bis +120 °C



Der Aufbau Typ RVU Ausführung Messing ist:



1. Fittingkörper aus Messing

2. Dichtungsringe aus Kautschuk

3. Stütz und Führungsring aus Messing oder

Kunststoff

4. Klemmring aus Edelstahl

5. Einpressring aus Messing

























Produktdetails Eurotek-Steckverbindungen


Steckverbindungen (RV) Ausführung Messing


Steckverbindungen (RVK) Ausführung Kunststoff



Steckverbindungen unlösbar (RVU) Ausführung Messing
